KUKA库卡机器人00-198-616主板维修

日期:2025-07-19   人气:  来源:互联网
简介:CCU板卡作为库卡机器人控制系统的核心部件,00-226-429型号的故障会导致设备运行异常。这类维修工作涉及硬件检测与软件调试,需要维修人员具备专业的电子电路知识。……
CCU板卡作为库卡机器人控制系统的核心部件,00-226-429型号的故障会导致设备运行异常。这类维修工作涉及硬件检测与软件调试,需要维修人员具备专业的电子电路知识。

故障现象初步诊断

库卡机器人维修时遇到的CCU板卡问题,常见表现为系统无法启动或频繁死机。有时候控制器显示屏会出现乱码,这可能与板卡上的内存模块有关。维修前建议记录详细的故障现象,不同症状往往指向特定的故障点。

硬件检测要点

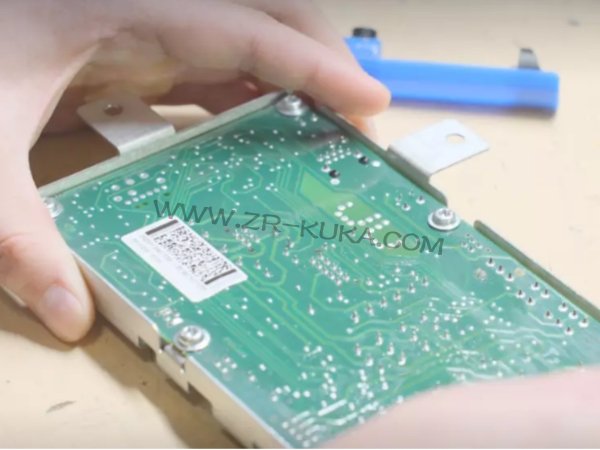

拆解板卡前必须做好防静电防护,库卡机器人维修规范要求使用防静电手环。目检阶段要特别注意电容状态,鼓包或漏液的电容需要立即更换。使用示波器检测时钟信号是否稳定,信号抖动过大可能导致系统运行紊乱。

芯片级维修技术

对于板卡上的BGA封装芯片,库卡机器人维修时需要精确控制回流焊温度。温度过高会损伤PCB板,过低则无法完成焊接。部分维修案例显示,电源管理芯片虚焊是造成供电异常的主要原因,重新植球时要注意锡膏的用量控制。
固件恢复流程

硬件修复后必须进行固件重装,建议使用原厂提供的固件版本。烧录过程中要确保供电稳定,意外断电可能导致板卡永久损坏。有时候固件版本与控制系统不兼容也会引发故障,这点需要特别注意。

系统联调测试

修复完成后建议进行48小时连续运行测试。维修人员要监测板卡在不同工况下的温度变化,正常情况下的温升曲线应该保持平稳。通信测试要覆盖所有接口协议,特别是Profibus和Ethernet/IP这类常用通信方式。

预防性维护建议

定期清理板卡散热器上的积尘能有效预防过热故障。库卡机器人维修数据显示,工作环境温度超过45℃时,建议增加辅助散热措施。备用板卡应每隔两个月通电一次,防止电子元件性能衰减。系统升级前要确认板卡兼容性,不恰当的升级可能造成硬件冲突。

维修后性能验证

最终验收时要测试所有功能接口的工作状态。经验表明,修复后的板卡在信号响应速度上应该达到原厂标准的85%以上。带载测试时要监测供电质量,异常的电压波动可能意味着潜在问题。

00-226-429型号CCU板卡的维修需要严格遵循技术规范。库卡机器人维修人员在处理这类精密部件时,既要确保硬件修复质量,也要重视后续的系统匹配调试,这样才能保证设备的长期稳定运行。
