kuka库卡C4机器人的CCU通讯板是设备数据交互的核心枢纽，负责连接控制柜、示教器、伺服驱动器等关键部件，实现指令传输与状态反馈。若CCU通讯板出现故障，会导致机器人与外部设备通讯中断、程序无法上传下载，甚至触发系统报警停机。这类故障需结合库卡C4系统的通讯协议与CCU板的硬件结构，包含通讯接口、信号处理芯片、供电模块，维修时需从通讯链路完整性到板载元件功能逐步定位，避免直接更换通讯板总成，通过针对性检修恢复数据交互功能。

库卡机器人维修需先从CCU通讯板故障表现切入判断。若示教器提示“通讯超时”且无法连接控制柜，需优先检查CCU板的以太网接口，用网线测试仪检测接口与控制柜的连接链路，若链路不通，需检查网线水晶头是否氧化或接口针脚是否弯曲，针脚弯曲需用镊子小心矫正；若链路正常仍通讯中断，需观察CCU板上的状态指示灯，指示灯不亮或闪烁频率异常，多指向板载供电或核心芯片故障。

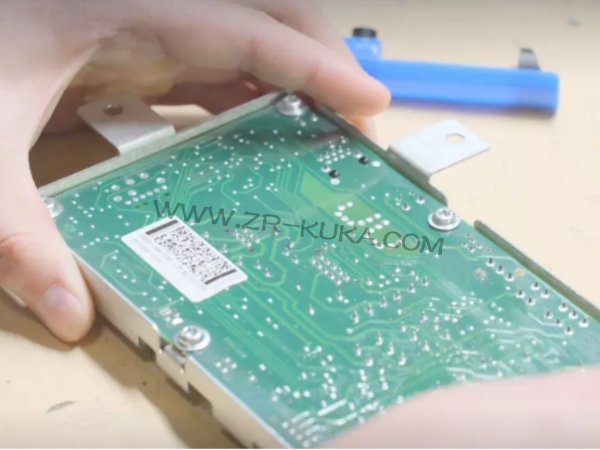

CCU通讯板供电模块与接口电路的检修。拆卸CCU通讯板前需先断开控制柜总电源，防止静电损坏元件；取出通讯板后，用万用表测量板载供电接口的电压，对比库卡C4系统的标准供电参数，电压缺失需检查供电线路的保险电阻，保险电阻熔断需更换同规格元件，同时排查是否存在短路导致熔断的深层问题。针对通讯接口电路，需检查接口周边的滤波电容与保护二极管，电容鼓包或二极管击穿会导致接口信号失真，需更换对应元件；用放大镜观察接口焊点，若存在虚焊，需用热风枪补焊，补焊时控制温度避免损伤周边贴片元件，这些操作能解决多数供电与接口相关的通讯故障，是库卡机器人维修中恢复链路通畅的关键。 库卡机器人维修中，CCU通讯板信号处理芯片与存储单元的检查易被忽视。若供电与接口均正常，需重点检查板载信号处理芯片——用示波器测量芯片输入输出信号，信号无波形或波形紊乱，说明芯片功能失效，需更换同型号芯片，更换后需重新焊接引脚并清理焊锡残留；若芯片正常，需检查存储单元，存储单元数据丢失会导致通讯协议不匹配，需通过库卡专用软件重新写入基础配置数据，写入过程中需保持供电稳定，防止数据写入中断损坏芯片。此外，通讯板上的晶振元件故障会导致时钟信号异常，需用频率计测量晶振输出频率，频率偏差超限时需更换晶振，这些细节处理能解决深层信号处理故障，是库卡机器人维修中保障通讯协议匹配的核心。

将CCU通讯板重新安装到控制柜，连接好所有通讯线路，通电后启动库卡C4系统，观察示教器是否能正常读取机器人参数；通过示教器上传一段简单作业程序，验证程序传输是否完整、无丢包；测试机器人与外部I/O设备的通讯，如传感器信号是否能正常传入、执行器是否能接收机器人指令，确保全链路通讯稳定。测试过程中需模拟生产场景切换不同通讯模式，如以太网、Profinet等，验证各模式下的通讯延迟与稳定性，若无通讯中断或报错，说明维修有效。最后记录维修过程中更换的元件型号与配置参数，为后续同类故障维修提供参考，这些验证动作是库卡机器人维修中确认故障彻底解决的关键。

kuka库卡C4机器人CCU通讯板维修，需始终围绕“通讯链路-供电稳定-信号处理”的逻辑展开，避免脱离库卡C4系统的通讯架构盲目操作。通过规范落实故障特征判断、供电与接口检修、芯片与存储单元处理及联动测试等环节，既能精准定位问题，又能降低维护成本。长期坚持科学的库卡机器人维修流程，可有效延长CCU通讯板使用寿命，保障机器人在生产中的数据交互可靠性，适配自动化生产线对设备协同运行的需求。
