伺服电机工作原理

日期:2018-03-26   人气:  来源:互联网
简介:1.伺服电机工作原理--简介 伺服电机(servo motor ),又称执行电机,是指在伺服系统中控制机械元件运转的发动机,是一种补助马达间接变速装置。它可以使控制速度、位置精度非常准确,可以将电压信号转化为转矩和转速以驱动控制对象。伺服电机可以分为直流伺服……

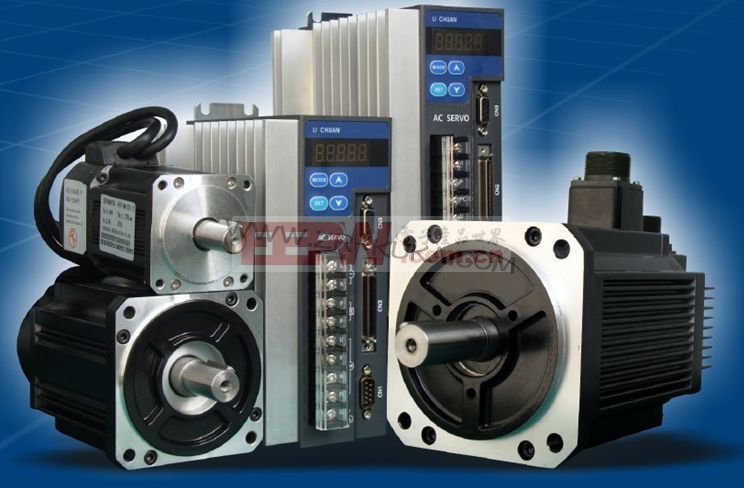

    1.伺服电机工作原理--简介

    伺服电机(servo motor ),又称执行电机,是指在伺服系统中控制机械元件运转的发动机,是一种补助马达间接变速装置。它可以使控制速度、位置精度非常准确,可以将电压信号转化为转矩和转速以驱动控制对象。伺服电机可以分为直流伺服电机和交流伺服电机。它可以用于对成本敏感的普通工业和民用场合。







    2.伺服电机工作原理--基本构造

    交流伺服电机也是由定子和转子构成。它的定子的构造基本上与电容分相式单相异步电动机相似,其定子上装有两个位置互差90°的绕组,一个是励磁绕组Rf,它始终接在交流电压Uf上;另一个是控制绕组L,联接控制信号电压Uc。所以交流伺服电动机又称两个伺服电动机。

    交流伺服电动机的转子通常做成鼠笼式,但为了使伺服电动机具有较宽的调速范围、线性的机械特性,无“自转”现象和快速响应的性能,它与普通电动机相比,应具有转子电阻大和转动惯量小这两个特点。





    3.伺服电机工作原理--是怎样的呢?

    交流伺服电机的工作原理与两相异步电机相似 。但是由于它在数控机床中作为执行元件,将交流电信号转换为轴上的角位移或角速度,所以要求转子速度的快慢能够反映控制信号的相位,无控制信号时它不转动。

    由于定子上的两个绕组在空间相差90°电角度,如果在两相绕组上加以幅值相等、相位差90°电角度的对称电压,则在电机的气隙中产生圆形的旋转磁场。若两个电压的幅值不等或相位不为90°电角度,则产生的磁场将是一个椭圆形旋转磁场。加在控制绕组上的信号不同,产生的磁场椭圆度也不同。

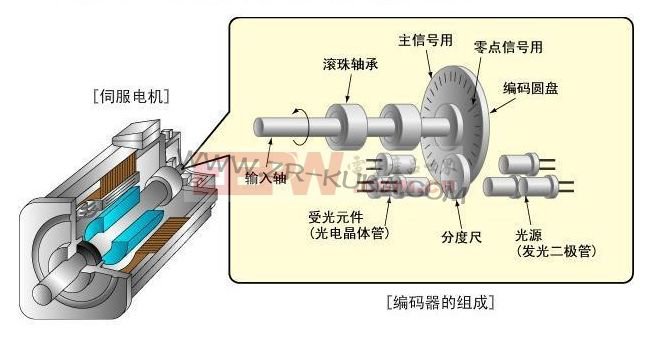

      伺服电机内部的转子是永磁铁,驱动器控制的U/V/W三相电形成电磁场,转子在此磁场的作用下转动,同时电机自带的编码器反馈信号给驱动器,驱动器根据反馈值与目标值进行比较,调整转子转动的角度。


    交流伺服电动机的转子通常做成鼠笼式,但为了使伺服电动机具有较宽的调速范围、线性的机械特性,无“自转”现象和快速响应的性能,它与普通电动机相比,应具有转子电阻大和转动惯量小这两个特点。
