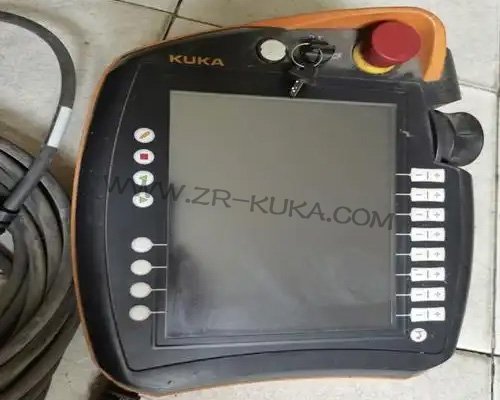

库卡机器人C4示教器作为人机交互的核心载体，承担着参数设置、程序调试、运行操控的关键作用，其屏幕显示状态直接影响操作人员对机器人的精准控制。车间生产过程中，C4示教器长期处于频繁操作、移动携带的工况，受外力碰撞、排线松动、屏幕老化、供电异常及环境粉尘侵蚀等因素影响，花屏故障十分常见。花屏表现为屏幕出现杂乱条纹、色彩失真、局部黑屏或全屏模糊，严重时无法识别任何操作指令，导致机器人无法正常调试和作业，规范的维修作业既能快速解决故障，也能避免故障扩大，延长示教器使用寿命。

库卡C4示教器花屏故障的维修，无需陷入复杂的拆解流程，核心是先区分故障诱因，再针对性处理。不同于主板短路这类高危故障，花屏故障多集中在显示链路和外部接触层面，遵循“先简单操作排查、后复杂拆解维修”的思路，先通过基础操作排除简单隐患，再逐步深入内部部件，既能提升维修效率，也能最大程度避免拆解过程中对精密部件造成二次损坏。

库卡机器人维修前的准备工作需兼顾便捷性和安全性，无需复杂的安全防护，但需做好示教器的保护和工具准备。先将库卡机器人调整至安全停靠姿态，按下急停按钮，断开示教器与机器人控制柜的连接线缆，避免维修过程中信号干扰或意外通电。准备好专用维修工具，包括十字螺丝刀、镊子、无水乙醇、脱脂棉、防静电手环，同时备好与C4示教器适配的排线、屏幕模组等备用配件，确保维修过程中无需中途停工。

简单排查是维修花屏故障的第一步，无需拆解示教器，通过基础操作就能排除部分常见隐患。先检查示教器的连接线缆，查看线缆是否有破损、弯折过度的情况，连接接口是否松动、有氧化痕迹。用手轻轻插拔连接线缆，确保接口连接紧密，同时用蘸有无水乙醇的脱脂棉擦拭接口，去除氧化层和粉尘，避免接触不良导致花屏。随后重启示教器和机器人控制柜，观察屏幕是否恢复正常，部分临时信号异常引发的花屏，重启后即可解决。

若重启后花屏依然存在，需进一步排查供电情况。用万用表检测示教器的供电电压，确认电压符合C4示教器的额定供电标准，若电压波动过大或无稳定供电，需排查控制柜内的供电模块和供电线路，处理线路虚接、供电模块故障等问题，确保供电稳定。同时检查示教器的电池，若电池电量不足或老化，也可能导致供电异常引发花屏，需更换适配型号的电池，更换后再次通电测试。 基础排查无效果时，需拆解示教器，排查内部核心部件故障。拆解时动作需轻柔，用十字螺丝刀拧下示教器外壳的固定螺丝，缓慢分离外壳，避免用力过猛损坏内部排线和部件。打开外壳后，库卡机器人维修重点检查屏幕与主板连接的排线，这是花屏故障的高发部位，查看排线是否松动、脱落，排线表面是否有破损、氧化现象。

若排线松动，用镊子轻轻将排线重新插入对应的接口，确保插接到位、卡扣锁紧；若排线破损、氧化，需更换与C4示教器型号精准适配的原厂排线，更换时注意排线的正反方向，避免接反导致屏幕无法显示。同时检查排线接口的针脚，若针脚弯曲、氧化，用细镊子轻轻矫正针脚，再用脱脂棉擦拭干净，确保接触良好。

排线无异常时，需排查屏幕模组本身的故障。观察屏幕表面是否有外力碰撞痕迹、裂纹，若屏幕出现物理破损，大概率是屏幕本身损坏，需更换原厂屏幕模组。更换屏幕时，先断开屏幕与主板的所有连接，轻轻取下旧屏幕，将新屏幕精准安装到位，再连接好排线和线路，确保安装牢固，避免屏幕受力不均导致再次损坏。

若屏幕无物理破损，需排查示教器内部主板的显示控制电路。用放大镜观察主板上的显示芯片、电容等元件，查看是否有鼓包、漏液、烧蚀等异常，这些元件损坏会导致显示信号异常，引发花屏。用万用表检测显示芯片的引脚电压，若电压异常，说明芯片已损坏，需更换同型号的原厂芯片；若电容老化、鼓包，及时更换适配电容，确保显示电路运行稳定。

库卡机器人维修过程中，需同步清理示教器内部的粉尘和油污，粉尘堆积会影响散热和信号传输，可能间接导致花屏故障。用毛刷轻轻清扫内部部件和外壳，用脱脂棉蘸无水乙醇擦拭主板和屏幕接口，确保内部清洁无杂质，清理完成后，检查所有连接部位，确认无松动、虚接现象。

所有故障部件更换、隐患处理完成后，按照拆解的相反顺序组装示教器。将排线、主板、屏幕等部件依次安装到位，紧固外壳固定螺丝，力度适中，避免用力过猛损坏外壳或内部部件。组装完成后，将示教器与机器人控制柜重新连接，接通电源，启动设备，观察屏幕显示状态。

通电测试时，重点观察屏幕是否有花屏、条纹、色彩失真等异常，同时操作示教器的按键、摇杆，确认指令传输正常，屏幕显示与操作动作同步。若屏幕恢复清晰、无任何异常，说明维修成功；若仍有花屏现象，需重新拆解排查，重点检查排线连接和屏幕安装情况，及时处理潜在隐患。库卡机器人维修完成后，做好详细维修记录，将花屏现象、排查步骤、更换的配件及维修细节逐一记录，为后续同类故障维修提供参考，同时日常使用中避免示教器碰撞、进水，定期清理表面和接口粉尘，减少花屏故障复发。
