库卡机器人电路板维修运算放大器的检测方法

日期:2018-04-28   人气:  来源:互联网
简介:理想运算放大器具有虚短和虚断的特性,这两个特性对分析线性运用的运放电路十分有用。为了保证线性运用,运放必须在闭环(负反馈)下工作。如果没有负反馈,开环放大下的运放成为一个比较器。如果要 判断器件的好坏,先应分清楚器件在电路中是做放大器用还是……
    理想运算放大器具有“虚短”和“虚断”的特性,这两个特性对分析线性运用的运放电路十分有用。为了保证线性运用,运放必须在闭环(负反馈)下工作。如果没有负反馈,开环放大下的运放成为一个比较器。如果要 判断器件的好坏,先应分清楚器件在电路中是做放大器用还是做比较器用。

    我们可以看出,不论是何类型的放大器,都有一个反馈电阻Rf,则我们在维修时可从电路上检查这个反馈电阻,用万用表检查输出端和反向输入端之间的阻值,如果大的离谱,如几MΩ以上,则我们大概可以肯定器件是做比较器用,如果此阻值较小0Ω至几十kΩ,则再查查有无电阻接在输出端和反向输入端之 间,有的话定是做放大器用。

    根据放大器虚短的原理,就是说如果这个运算放大器工作正常的话,其同向输入端和反向输入端电压必然相等,即使有差别也是mv级的,当然在某些高输入阻抗电路中,万用表的内阻会对电压测试有点影响,但一般也不会超过0.2V,如果有0.5V以上的差别,则放大器必坏无疑!(我是用的FLUKE179万用表)     如果器件是做比较器用,则允许同向输入端和反向输入端不等,同向电压>反向电压,则输出电压接近正的大值;   同向电压<反向电压,则输出电压接近0V或负的大值(视乎双电源或单电源)。  如果检测到电压不符合这个规则,则器件必坏无疑!这样你不必使用代换法,不必拆下电路板上的芯片就可以判断运算放大器的好坏了。

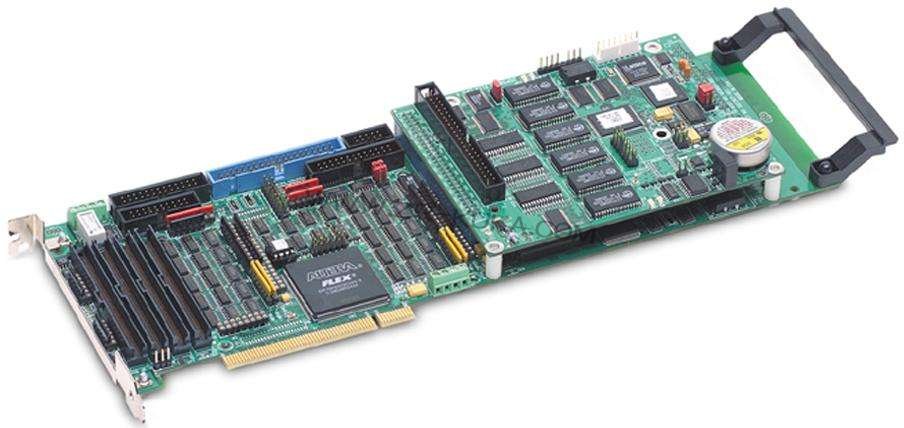

库卡机器人电路板维修运算放大器的检测方法
